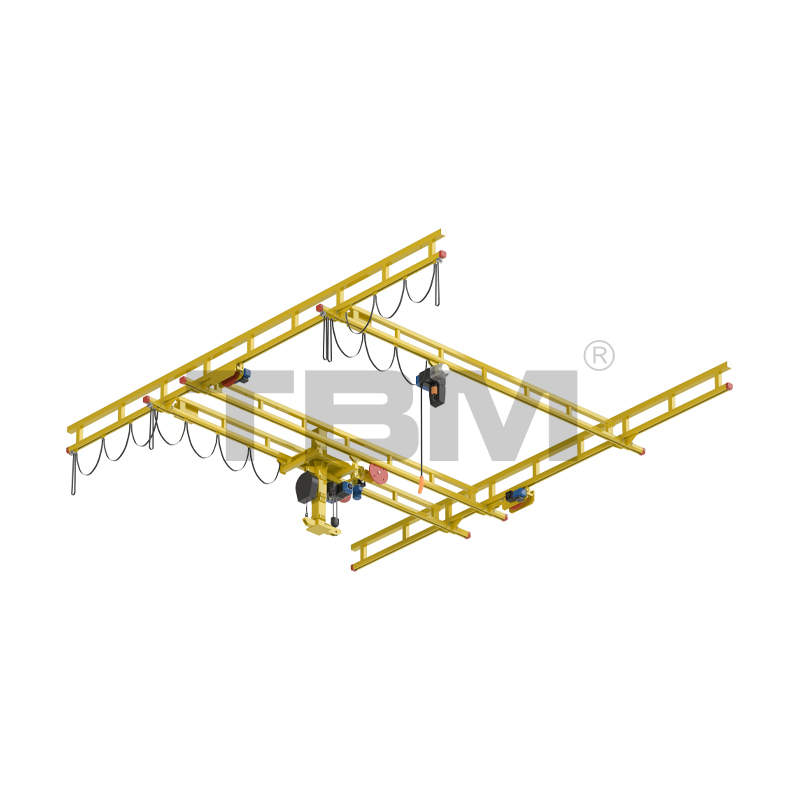

Macarale ușoare rigide

Produse

Ridicarea, combinarea sau mutarea manuală a sarcinilor relativ ușoare nu este doar consumatoare de timp, ci și solicitantă din punct de vedere fizic. Macaralele noastre cu braț montate în atelier, combinate cu o varietate de palanuri, vă ajută să manipulați rapid și ușor o gamă largă de piese de prelucrat și să le plasați ușor și precis. Acest lucru reduce semnificativ timpul de instalare și de nefuncționare, eliminând timpul pierdut în așteptarea macaralei magazinului. Alte avantaje ale macaralelor cu braț montate pe coloană și pe perete includ:

Potrivit pentru ridicarea verticală și manipularea ușoară și rapidă a sarcinilor

Funcționare simplă, sigură și fiabilă

Capacitate de ridicare de până la 10.000 kg

Instalare ușoară folosind hardware-ul de asamblare inclus în sistem.

PREV：Macarale ușoare din aluminiuURMĂTORUL：KBK Crane Systems
  • Caietul de sarcini
  • Despre TBM
  • Contactați-ne

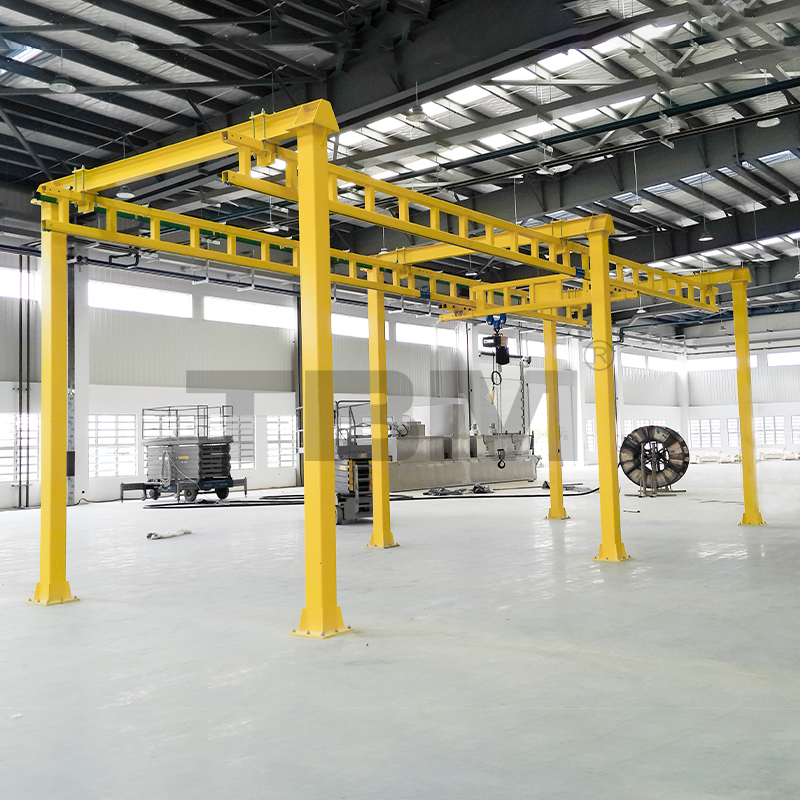

Structurile de cale rigidă sunt de tip ferme. Trei secțiuni transversale de bază pot fi combinate pentru a crea o varietate de configurații de fermă. Acestea pot fi adaptate pentru a se potrivi sarcinilor și dimensiunilor variate prin ajustarea unor factori precum dimensiunea coardei superioare, a elementelor de bandă și a coardei inferioare (pisei). Capacitatea mare de încărcare a structurii fermei, deschiderea mare, stabilitatea excelentă și aspectul atractiv au făcut ca macaralele cu șenile rigide să fie din ce în ce mai populare în industria de ridicare ușoară și mică.

Următoarele sunt câteva opțiuni structurale comune:

Seria Model Distanța punctelor de suspendare S/mm Sarcina/KG Înălțimea fermei/mm
Seria 60 SRR0263 S≤6300 250 255
SRR0276 6300 250 315
SRR0291 7600 250 365
Seria 75 SRR0563 S≤6300 500 280
SRR0576 6300 500 355
SRR0591 7600 500 430
Seria 90 SRR1063 S≤6300 1000 335
SRR1076 6300 1000 390
SRR1091 7600 1000 460
SRR2063 S≤6300 2000 460
SRR2076 6300 2000 510
SRR2091 7600 2000 560
Notă: seriile 60, 75 și 90 se referă la înălțimea secțiunii transversale a căii.

COMPONENTE RIGIDE DE MACARA

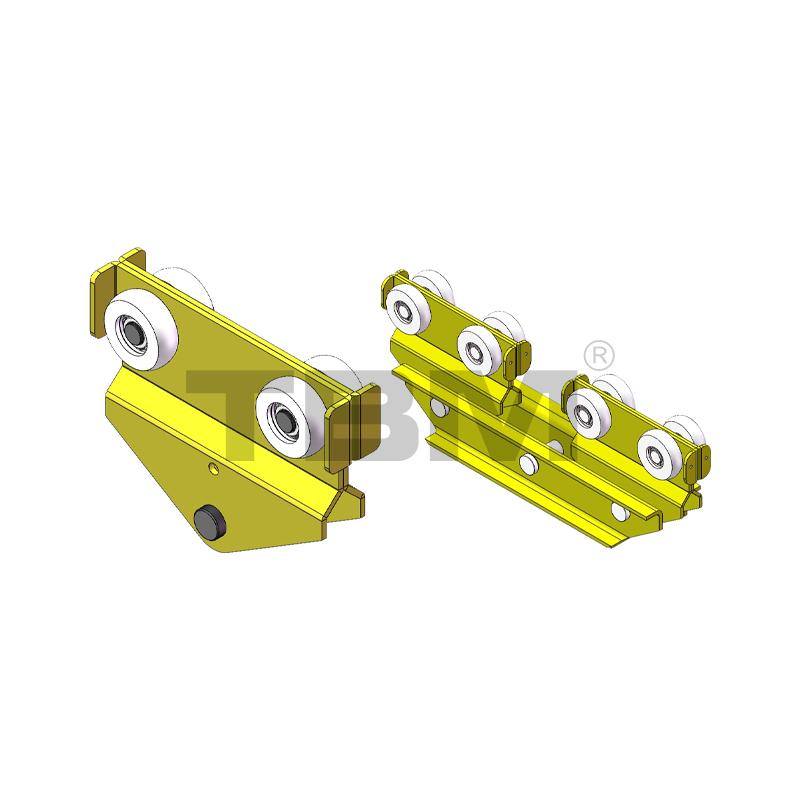

RHT02/05/10/20 Cărucior de fază lungă
█Caruciorul cu grinda principala este folosit pentru agatarea mecanismelor de ridicare etc. Rotile sale sunt realizate din nailon de inalta rezistenta si au o panta corespunzatoare, permitandu-le sa se conformeze benzii de rulare sinei, asigurand o functionare lina si centrare automata. Aripile îndoite la ambele capete împiedică căruciorul să cadă accidental de pe șină, asigurând siguranță deplină.

Model Sarcina/KG Pista aplicabila
RHT02 250 60
RHT05 500 75
RHT10 1000 90
RHT20 2000 90
Notă: căruciorul RHT20 este un cărucior dublu plus versiunea de conectare a căruciorului RHT10

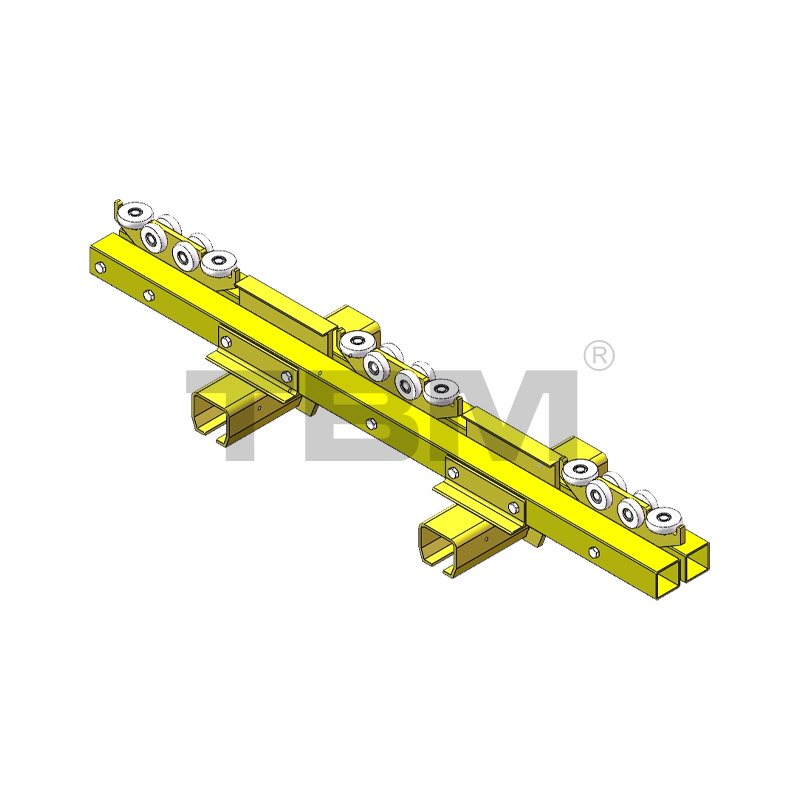

RET02/02L/05/05L/10/10L/20L cărucior cu șină cu o singură grilă
■Conectează șina la fasciculul principal. Această conexiune rigidă asigură că fasciculul principal rămâne perpendicular pe șină în timpul mișcării, permițând ambelor părți ale grinzii să se miște sincron fără răsucire.

Model Sarcina/KG Pista aplicabila Notă
RET02 250 seria 60 Lungimea fasciculului principal ≤6,5m
RET02L 250 seria 60 Lungimea fasciculului principal ≤6,5m
RET05 500 seria 75 Lungimea fasciculului principal ≤6,5m
RET05L 500 seria 75 Lungimea fasciculului principal ≤6,5m
RET10 1000 seria 90 Lungimea fasciculului principal ≤6,5m
RET10L 1000 seria 90 Lungimea fasciculului principal ≤6,5m
RET20L 2000 seria 90 -
Notă: L stands for extended type. Under the condition of 2000KG, all rail trolleys are extended type.

Cărucior cu șină dublă RET60D/75D/90D
În construcția cu grinzi duble, căruciorul cu grinda de capăt este integrat pentru a asigura o distanță constantă între cele două grinzi.

Model Sarcina/KG Pista aplicabila
RET02D 250 seria 60
RET05D 500 seria 75
RET10D 1000 seria 90
RET20D 2000 seria 90

Umeraș pentru piese
■ Folosit pentru a conecta în siguranță coarda superioară și traversa unei ferme. Dimensiunea și grosimea plăcii de prindere a conectorului de cale variază în funcție de sarcină.

Model Notă
RLP02 Se aplică șinelor din seria 60
RLP05 Se aplică șinelor din seria 75
RLP10 Se aplică șinelor din seria 90

Conectori de cale
Cele trei modele de conectori de cale pentru seriile 60, 75 și 90 sunt:
RRC02/05/10
[Conectori între două șine fixe adiacente. Reglați șuruburile de mai sus pentru a asigura o conexiune lină între cele două șine fixe, permițând căruciorului să treacă fără probleme.]

Capacele piesei
Cele trei modele de capac de capăt de cale pentru seriile 60, 75 și 90 sunt:
REC02/05/10
■ Capacele de capăt ale șenilelor sunt utilizate pentru a preveni pătrunderea prafului și a materiilor străine și pentru a îmbunătăți aspectul.

Scripete de cablu
Folosit pentru suspendarea și remorcarea cablurilor în timp ce fasciculul principal sau palanul se deplasează.
Rolie cablu RCTO1
RCE01 Clemă terminală cablu

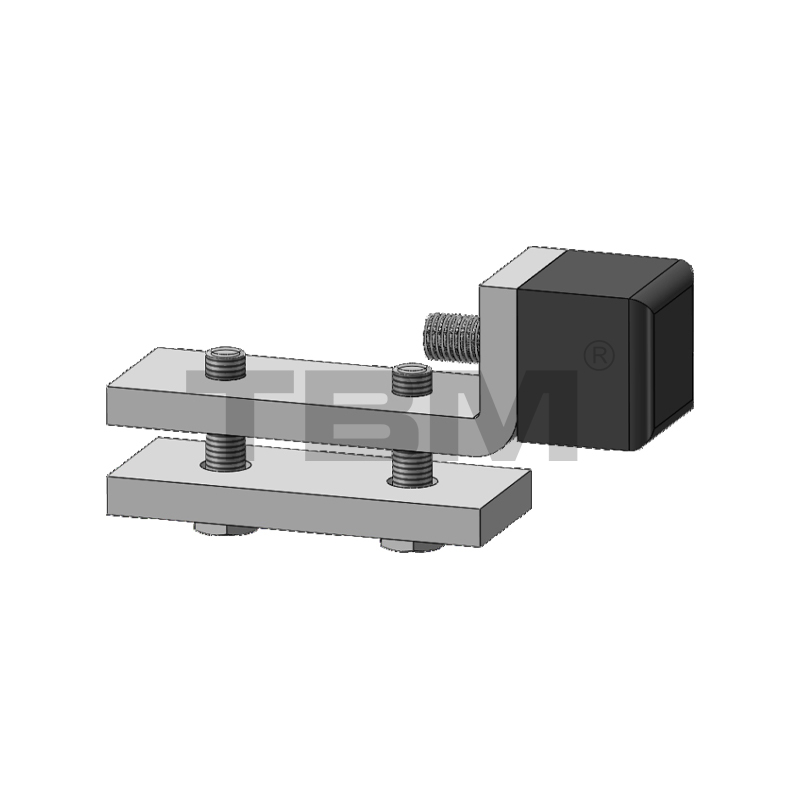

Opriri externe
■Compatibil cu dimensiuni de piese de 60, 75 și 90, Model: RAS01
■Poziții de oprire reglabile în funcție de zona de lucru a căii.

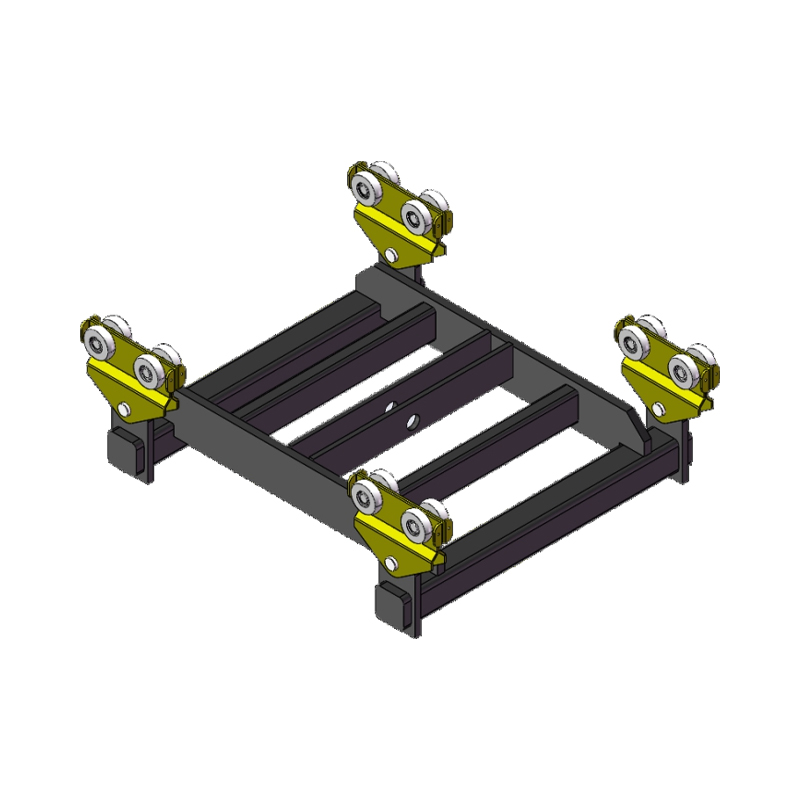

RHT02D/05D/10D/20D Cadru cărucior cu două grinzi
■ Distanța implicită între centrele cu grinzi duble este de 700 mm (dimensiuni speciale disponibile la cerere).
Cadrul căruciorului cu două grinzi distribuie uniform sarcina palanului pe cele două grinzi principale.

Protecție secundară
Pentru a preveni situațiile neașteptate, pe fiecare șină fixă, pe fiecare grindă principală și pe fiecare palan sunt instalate dispozitive de protecție secundară. Ele sunt clasificate după cum urmează:

Modele Nume Notăs/Default Size
RDP-R Protecție secundară a căii Lungime cablu de sârmă 1 m
RDP-G Protecție secundară faza lungă Lungime cablu de sârmă 1 m
RDP-H Protecție secundară a palanului Lungime cablu de sârmă 1 m

Cărucior electric
Când modul de deplasare este electric, faza lungă și unitatea de antrenare a palanului.
Motorul poate fi selectat de la mărci autohtone sau importate.
[Viteza de deplasare implicită: 5-20 m/min (viteză dublă cu frecvență variabilă)]

Model Notăs
RED01 Motor standard de marcă premium
RED02 Motor SEW de ultimă generație/altul
RED03 Servomotor personalizat

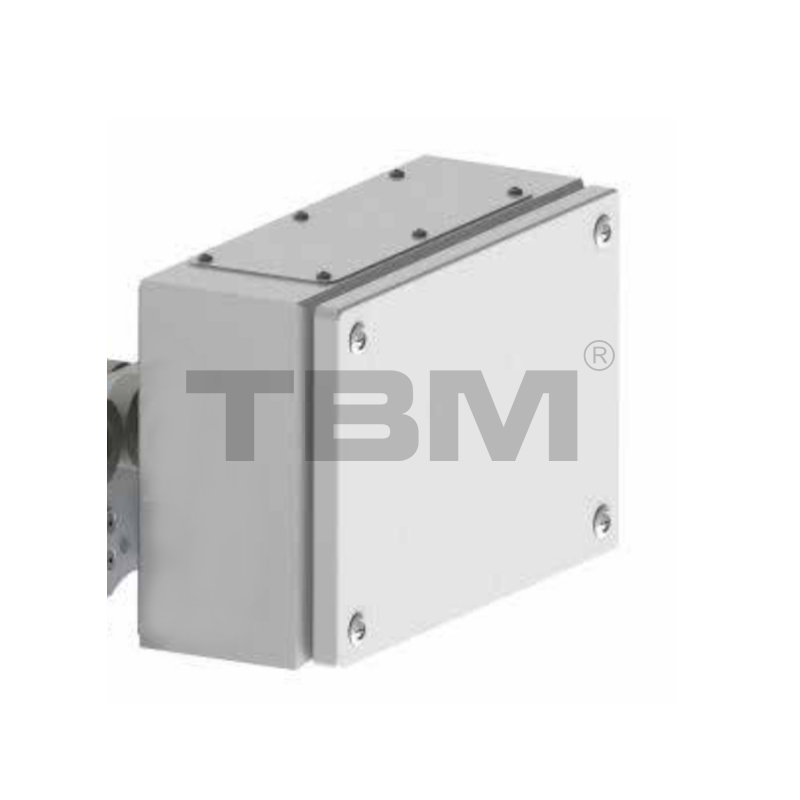

Cutie de control electric
■Unitate de control pentru conducerea vehiculului. În funcție de cerințele clientului, configurația selectată poate varia.
Configurația implicită de control este frecvența variabilă.

Model Notăs
REB01 Configurație standard: componente premium de marcă autohtonă
REB02 Componente de marcă importate de vârf
REB03 Configurație personalizată a servomotorului

INTRARE CLIENT

· Încărcare w
Sarcina unui singur fascicul principal, sarcina întregului cadru

·Lungimea șinei L
Se referă la lungimea șinelor fixe pe ambele părți.

·Girder Span S
Se referă la distanța de la centru la centru dintre cele două șine fixe. Valoarea implicită este 250 mm.

· Înălțimea fasciculului H
Înălțimea palanului căruciorului cu grinda principală (pentru structuri independente, calculată de obicei din punctul de sprijin al solului sau al coloanei).

· Acoperire cârlig
Datorită dimensiunilor sale, echipamentul are anumite puncte moarte. Utilizatorii trebuie să ia în considerare cerințele reale de acoperire a cârligului. Mai mult, trebuie rezervat un spațiu de siguranță pentru instalarea și funcționarea echipamentului, care poate varia ușor față de dimensiunile spațiului.

· Tipul structural și metoda de control al funcționării
Tipul structural se referă la tipul autoportant (grosimea fundației) sau suspendat. Grinzile principale pot fi simple, duble sau telescopice, iar numărul și sarcina necesare sunt, de asemenea, incluse. Metodele de operare includ operarea manuală, complet electrică sau electrică a căruciorului și căruciorului. Metodele de alimentare includ cablu plat, bare colectoare sau șină C. Metodele de control includ controlul cu mâner și telecomanda.
