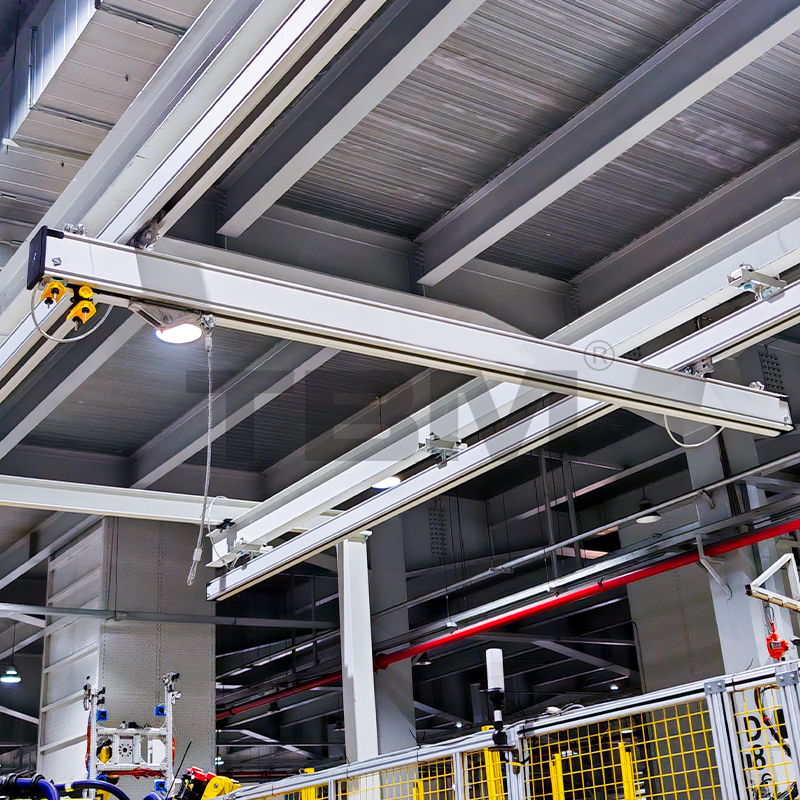

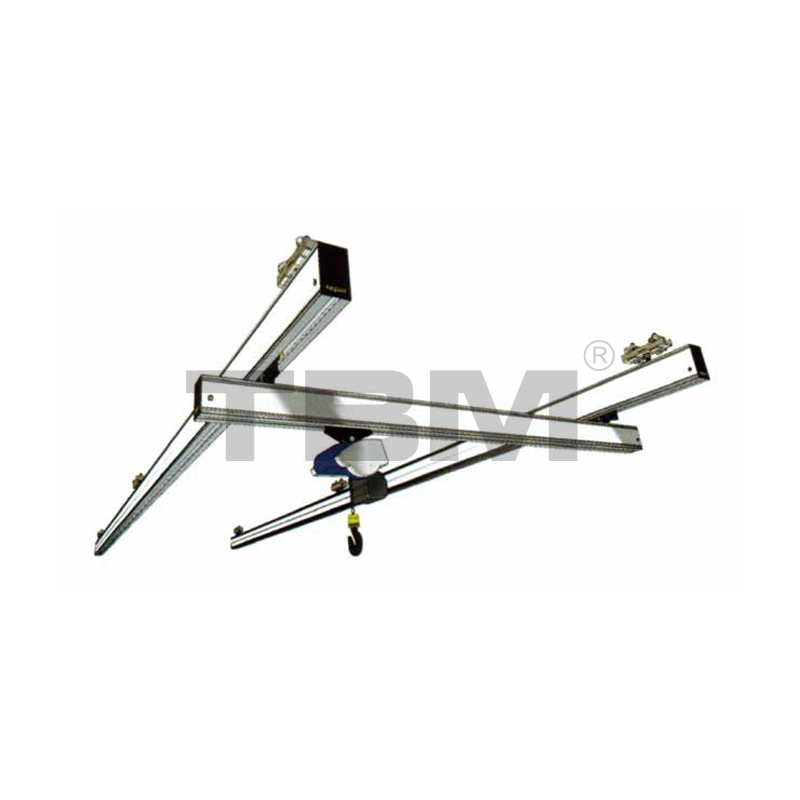

Macarale ușoare din aluminiu

Acasă / Produse / Sistem de macara usoara / Macarale ușoare din aluminiu
  • Macarale ușoare din aluminiu

Macarale ușoare din aluminiu

Produse

Există cinci specificații diferite pentru șenile din aliaj de aluminiu. Profilele din aliaj de aluminiu prelucrate cu precizie și componentele structurale sunt ușor de instalat, modulare și mențin o funcționare mai lină. Designul sigilat al șenilelor din aliaj de aluminiu este ușor, dar are o rezistență mare la îndoire și o rezistență mai bună la uzură. Datorită tratamentului de galvanizare pozitivă a suprafeței și proprietăților sale anticorozive, această structură este utilizată în ateliere curate și linii de producție auto, alimente și operațiuni punctuale. Greutatea proprie mai ușoară este un factor care merită luat în considerare.

Șenila din aliaj de aluminiu a suferit un tratament de anodizare și anticoroziune, cu rezistență bună la uzură, rezistență mare la încovoiere, greutate ușoară, rezistență scăzută la frecare (50% mai ușoară decât șina tradițională KBK), design modular, instalare ușoară, 5 modele din care să alegeți, suspensie cu o singură șină, grindă simplă, grindă dublă, grindă telescopică, combinație autonomă și alte structuri din care să alegeți. Metodele de instalare a conexiunii flexibile și rigide sunt opționale, iar îmbinările șinelor sunt conectate perfect. Zgomotul de funcționare manuală/electrică este scăzut, iar roțile din nailon reduc uzura șenilei. Funcționează liniștit și fără probleme, potrivit pentru distanțe mai mari.

PREV：Macara portal mobilURMĂTORUL：Macarale ușoare rigide
  • Caietul de sarcini
  • Despre TBM
  • Contactați-ne

Modul Drive

Manual/Electric/Semi-automat

Capacitate de ridicare

250/500/1000/2000kg

Tip

Monoșină/Faz simplu/Fascicul dublu/Suport multiplu

Lungime fixă șină

Personalizat

Înălțimea de ridicare

Personalizat

Dispozitiv de ridicare

Palan/Echilibrator pneumatic/Macara inteligentă

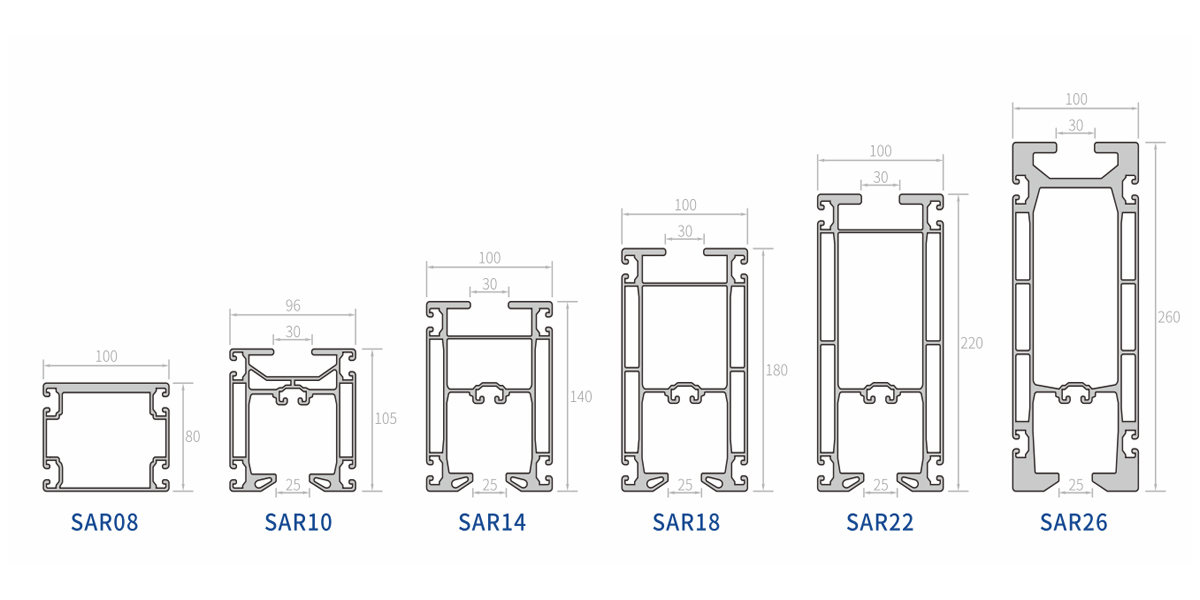

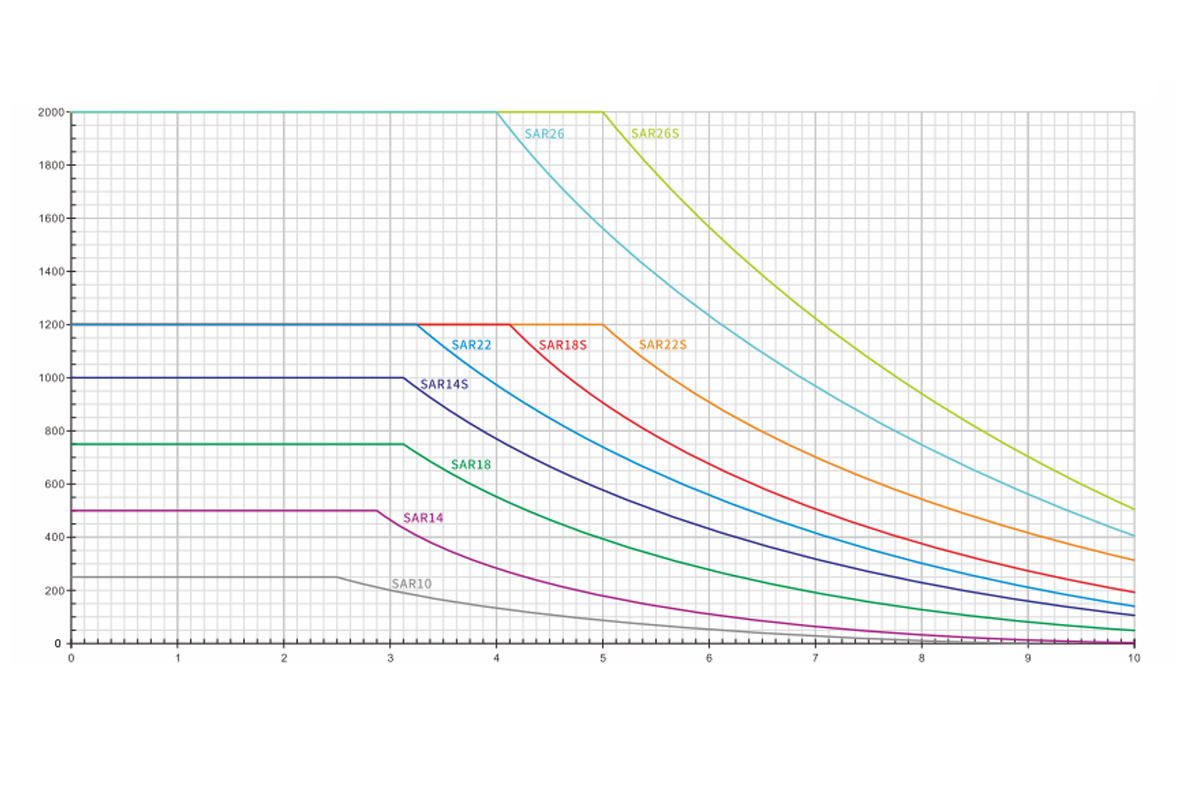

Model Descriere Greutate în metri Momentul de inerție al zonei Modulul de încovoiere
SAR08 Aluminiu, anodizat 4,1 kg/m 152cm^4/202cm^4 30cm^3/40cm^3
SAR10 Aluminiu, anodizat 5,3 kg/m 233cm^4/209cm^4 42cm^3/44cm^3
SAR14 Aluminiu, anodizat 7,4 kg/m 600cm^4/330cm^4 85cm^3/67cm^3
SAR18 Aluminiu, anodizat 8,9 kg/m 1206cm^4/433cm^4 132cm^3/85cm^3
SAR22 Aluminiu, anodizat 10,5 kg/m 2183cm^4/520cm^4 203cm^3/112cm^3
SAR26 Aluminiu, anodizat 17,5 kg/m 5398cm^4/851cm^4 407cm^3/179cm^3

COMPONENTE DE LUMINA ALUMINIU

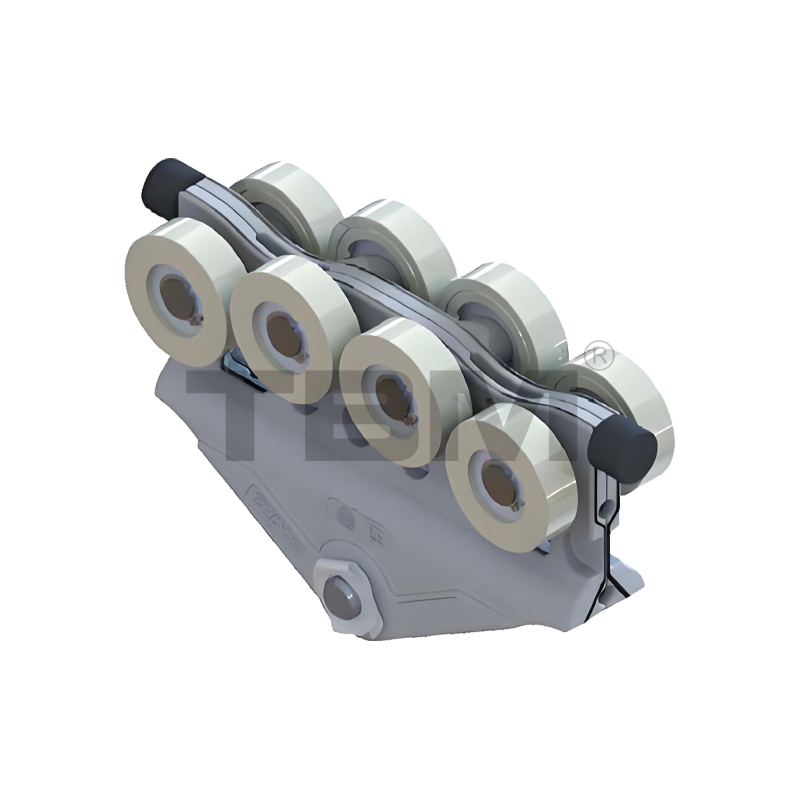

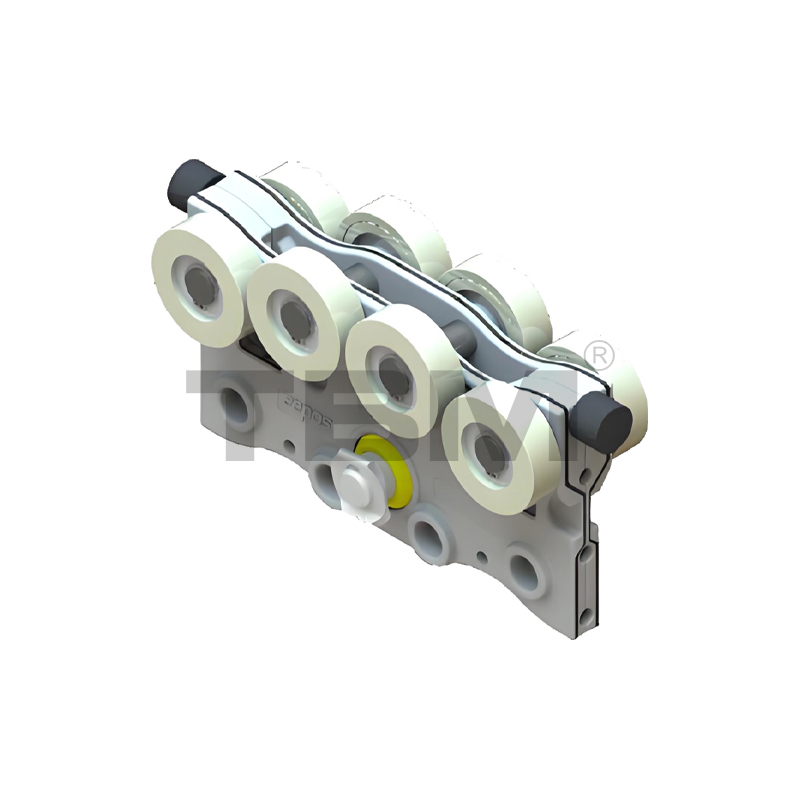

AETO1 Cărucior pe șenile
■ Căruciorul este turnat/forjat din nailon de înaltă rezistență, rezistent la uzură, pentru o alunecare lină și o operare ușoară.
■ Două rânduri de role superioare și inferioare asigură protecție împotriva forței și a nealinierii.

Specificații Încărcare Note
AET01 ≤500 kg Versiune standard turnată sub presiune
AET02 ≤500 kg Versiune standard forjată
AET03 ≤600KG Versiune forjată de înaltă rezistență

AHT01/02 Scripete pentru fascicul principal (aluminiu turnat/forjat, triunghiular)
■ Căruciorul este turnat/forjat din nailon de înaltă rezistență, rezistent la uzură, pentru o alunecare lină și o operare ușoară. Two rows of upper and lower rollers provide pry-resistant and anti-bias protection.

Specificații Încărcare capacity Note
AHT01 ≤500 kg Versiune standard turnată sub presiune
AHT02 ≤500 kg Versiune standard forjată
AHT03 ≤600KG Versiune forjată de înaltă rezistență

ALP1510F Punct flexibil de ridicare a șenilei
■ Punctele de ridicare flexibile sunt utilizate în mod obișnuit în sistemele de șenile. Conexiunea dintre partea inferioară a punctului de ridicare și placa cu flanșă utilizează o structură sferică. Această structură flexibilă oferă o capacitate portantă mare.

■Forța de inerție generată atunci când fasciculul principal sau palanul se mișcă și lovește capătul permite o uşoară balansare pe șina fixă.
Notă: Alte dimensiuni sunt disponibile la cerere. Vă rugăm să vă asigurați că confirmați selecția punctului de ridicare atunci când plasați comanda pentru a evita complicațiile inutile în timpul instalării la fața locului.

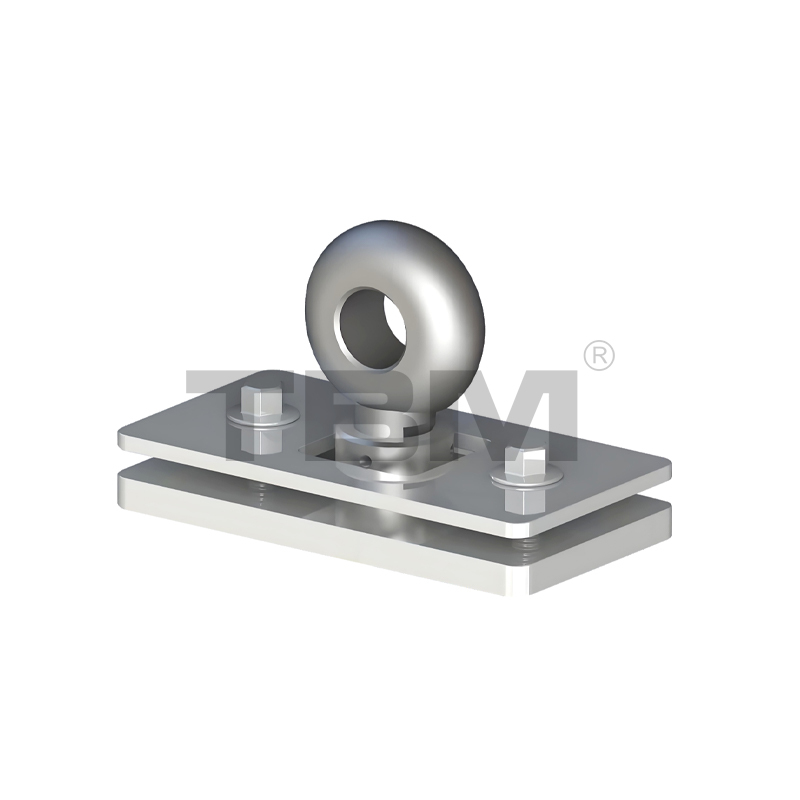

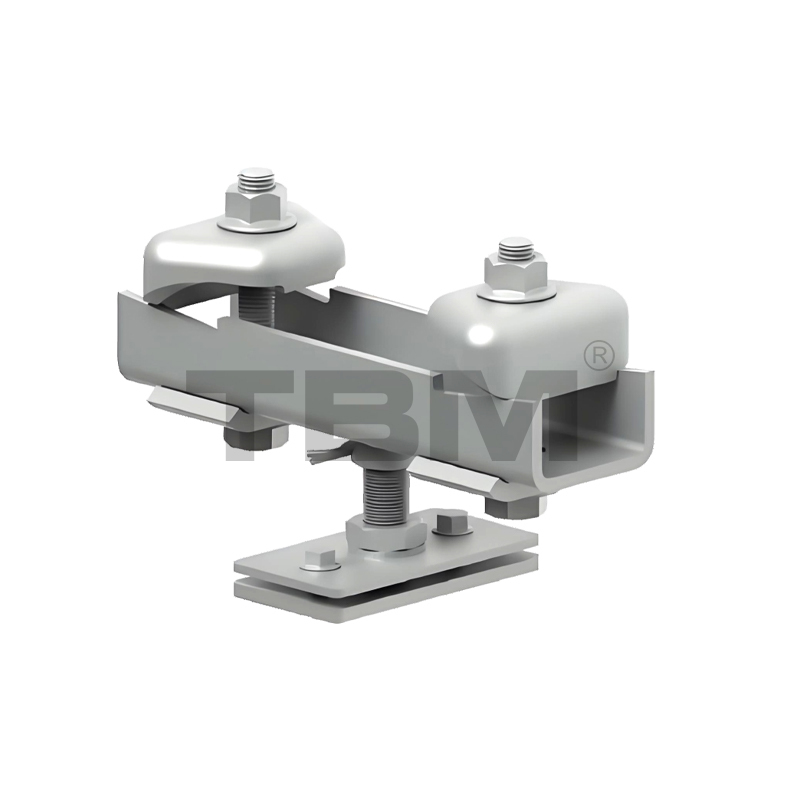

ALP1510R Puncte de ridicare a șinei rigide
■Punctele de ridicare rigide sunt utilizate de obicei pentru aplicații precum manipulatoare și grinzi telescopice care necesită forță în sus. Datorită naturii lor structurale, ele împiedică agitarea întregii mașini în timpul utilizării. În prezent, tipul nostru implicit de punct de ridicare este rigid.

Notă: Alte dimensiuni sunt disponibile la cerere. Vă rugăm să vă asigurați că confirmați selecția punctului de ridicare atunci când plasați comanda pentru a evita complicațiile inutile la instalare.

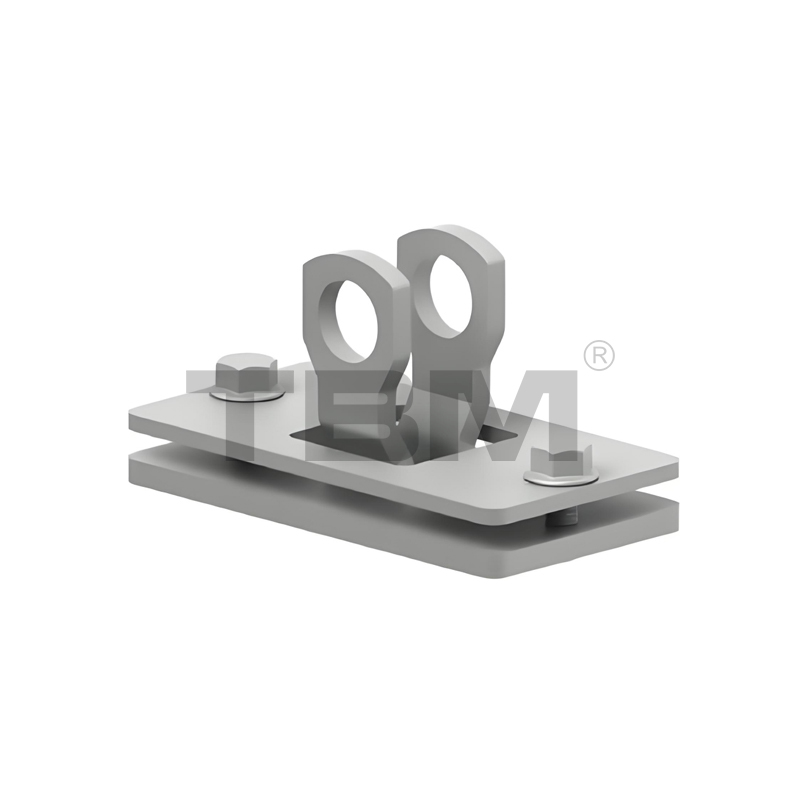

Uregă de ridicare șină AGL90 (90°)
■ Metoda de conectare pentru fasciculul principal și căruciorul de șină.
■ Capacitate de încărcare unică: 600 kg
■ Faza principală este conectată la șina fixă la un unghi de 90°.

Inel de ridicare a șenilei AGL360 (360°)
■Inelul are o treaptă curbată în partea de jos pentru o balansare flexibilă. Este utilizat în principal pentru conectarea punctelor de ridicare a fasciculului principal în configurații de cărucioare tandem.

■Un singur inel de ridicare are o capacitate de încărcare de 1000 kg și este fabricat folosind un finisaj roșu satinat.

AGL00 Uregă de ridicare șină (0°)
■Conectează fasciculul principal la căruciorul șinelor.
■Capacitate de încărcare unică: 600 kg
■Faza principală este conectată la șina fixă la un unghi de 0°.
■Se utilizează în general pentru ridicarea urechilor de pe șina inferioară a grinzilor telescopice.

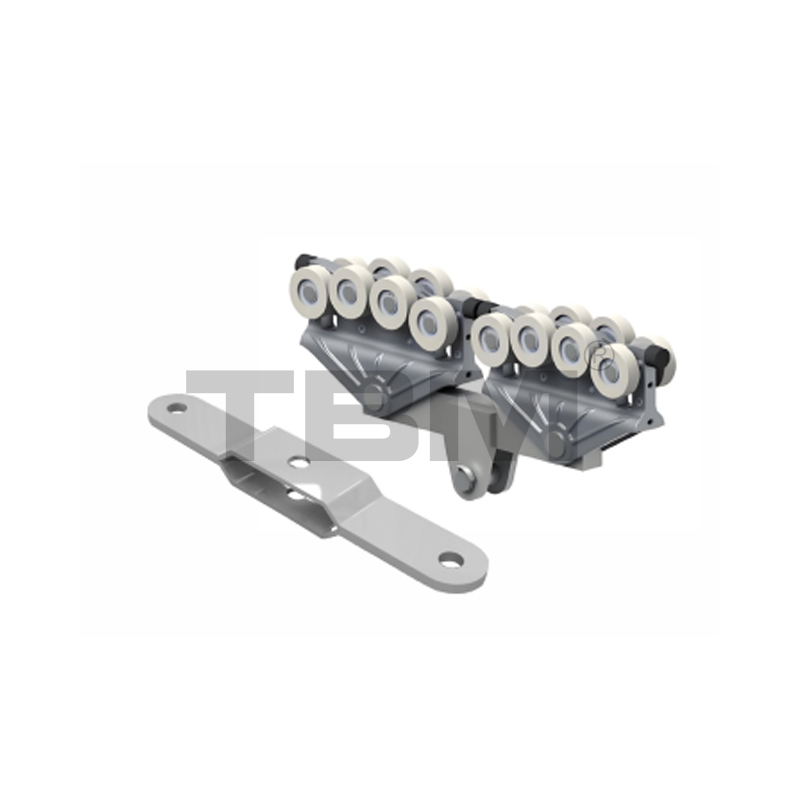

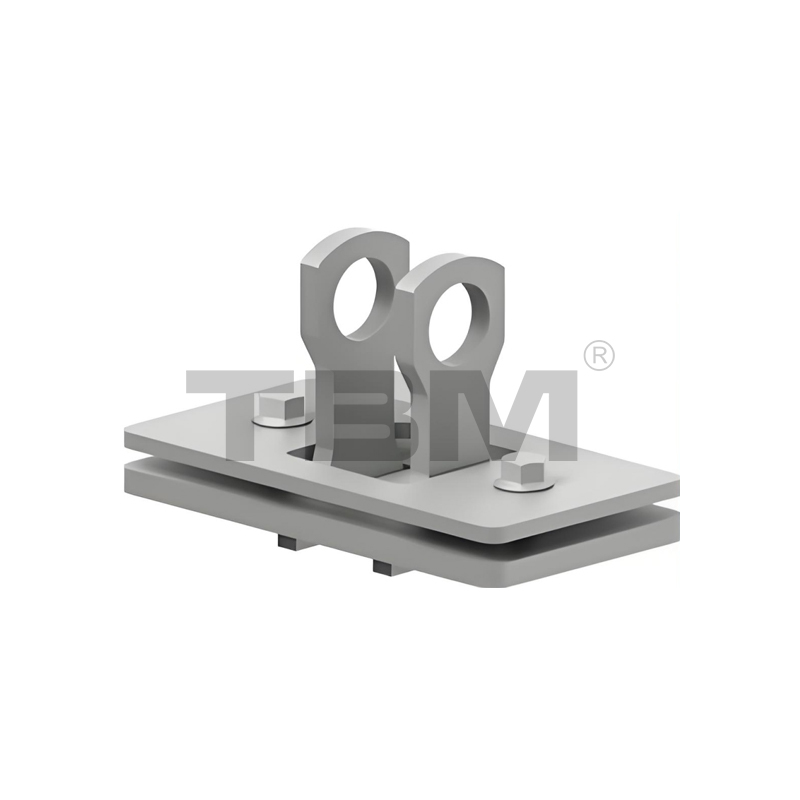

Placă de conectare pentru cărucior tandem ATCO1
■ Pentru sarcini care depăşesc 500 kg sau deschideri mai mari de 6 metri, este necesar un sistem de cărucioare tandem. Acest sistem oferă o capacitate de încărcare crescută și o gamă mai largă de aplicații.

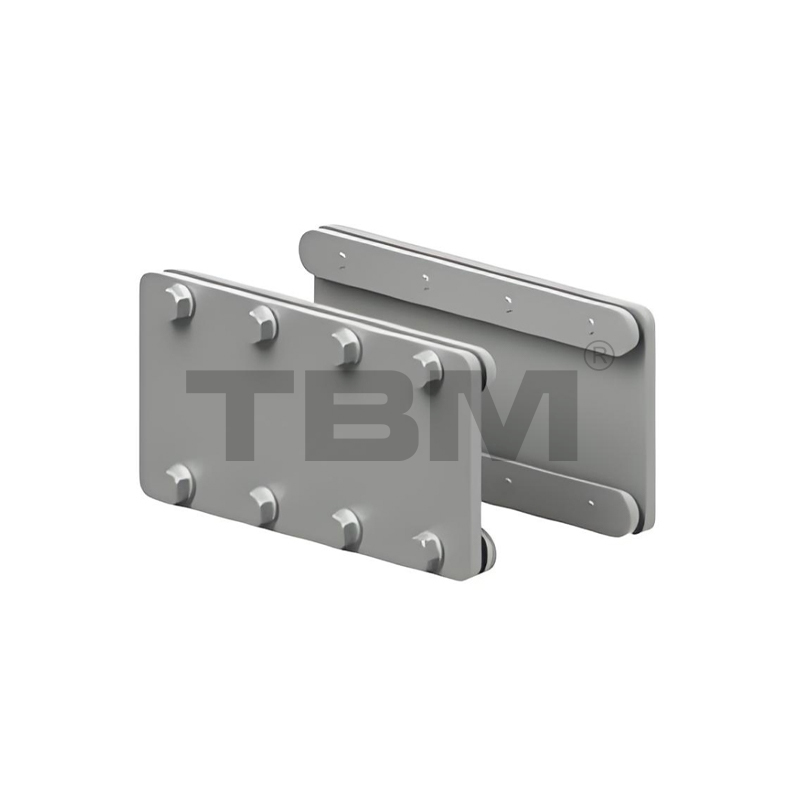

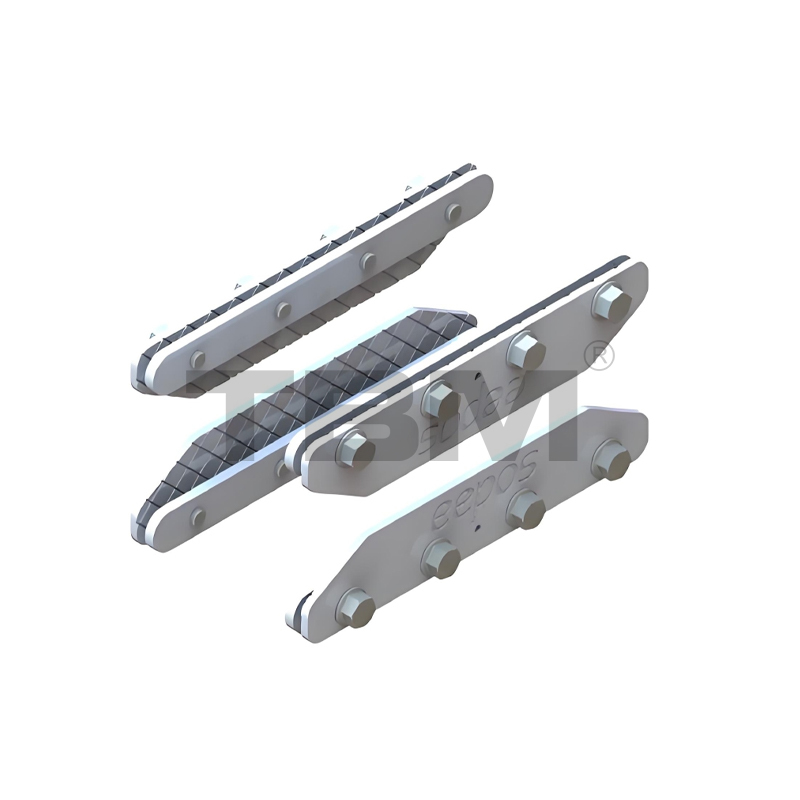

Conectori șine ARCO1
■ Șinele lungi necesită îmbinarea mai multor șine. Conectorii șinelor împărțite din patru piese permit utilizarea universală pe întreaga gamă de șine.

ACS01 Placă de conectare a șinei de armare
■La ranforsarea fasciculului principal, distanța dintre șina principală și plăcile de conectare a șinei de armare nu trebuie să depășească 1500 mm.

AFS01 Oprire fixă
■Dispozitivul de blocare de la capătul căii de rulare împiedică alunecarea căruciorului de pe șină.

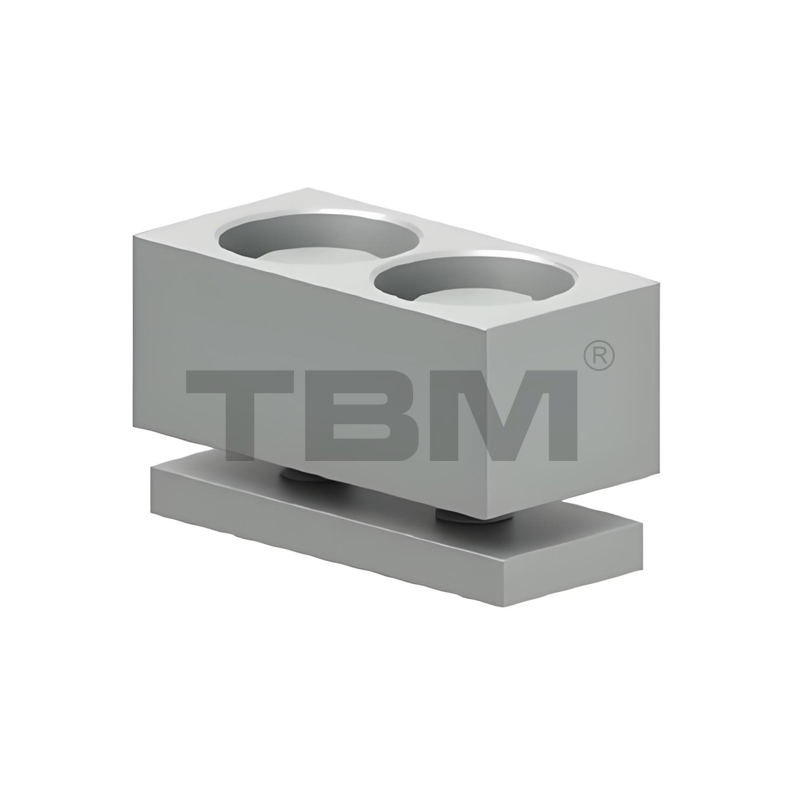

AAS01 Oprire reglabilă
■Opritorul reglabil este fixat într-o crestătură de pe cavitatea interioară a șinei, permițând reglarea arbitrară a poziției opritorului.

AMS01 Oprire mobilă intermediară
■Opritoarele mobile intermediare sunt opritoare mobile între două grinzi adiacente în aplicații cu mai multe grinzi. Acestea împiedică cele două grinzi să fie prea apropiate unul de celălalt și să provoace potențial coliziuni între palan și piesa de prelucrat.

Capacele piesei

■Aceste capace etanșează capetele șinelor, împiedicând praful și corpurile străine să pătrundă pe șină și oferind o estetică decorativă.

Specificații Încărcare capacity Note
AEC10 SAR10 Plastic/Aluminiu
AEC14 SAR14 Plastic/Aluminiu
AEC18 SAR18 Plastic/Aluminiu
AEC22 SAR22 Plastic/Aluminiu
AEC26 SAR26 Plastic/Aluminiu

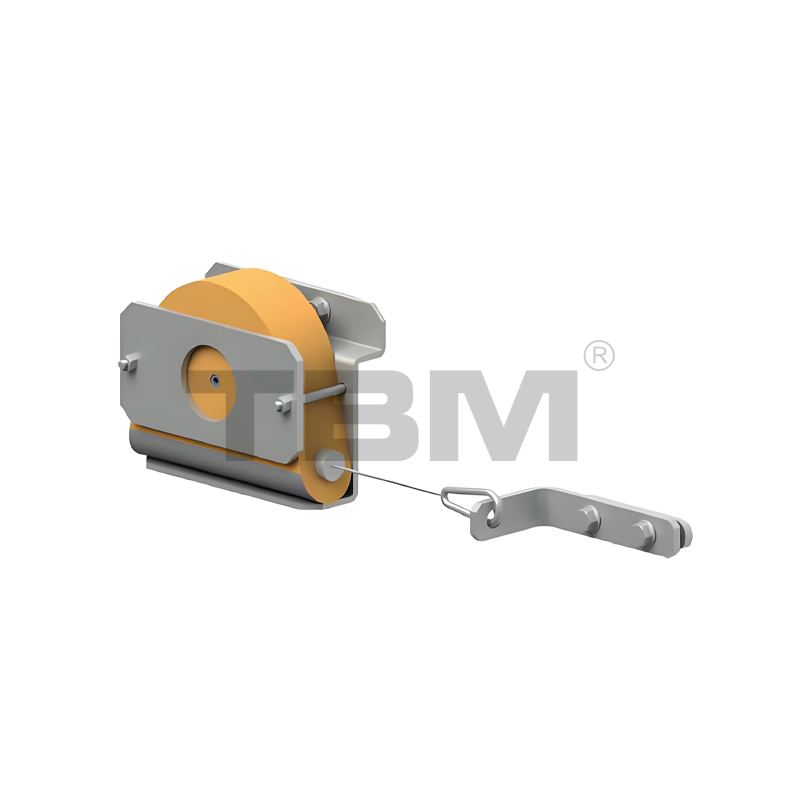

Protectie secundara ADP-R/G/H
■Pentru a preveni situațiile neașteptate, am instalat dispozitive secundare de protecție pe fiecare șină fixă, pe fiecare fascicul principal și pe fiecare palan.

Ele sunt clasificate după cum urmează:

Nume Modele Note
Protecție secundară a căii ADP-R Lungime cablu 1 metru
Protecție secundară faza lungă ADP-G Lungime cablu de sârmă 0,4 metri
Protecție secundară a palanului ADP-H Lungime cablu de sârmă 0,4 metri

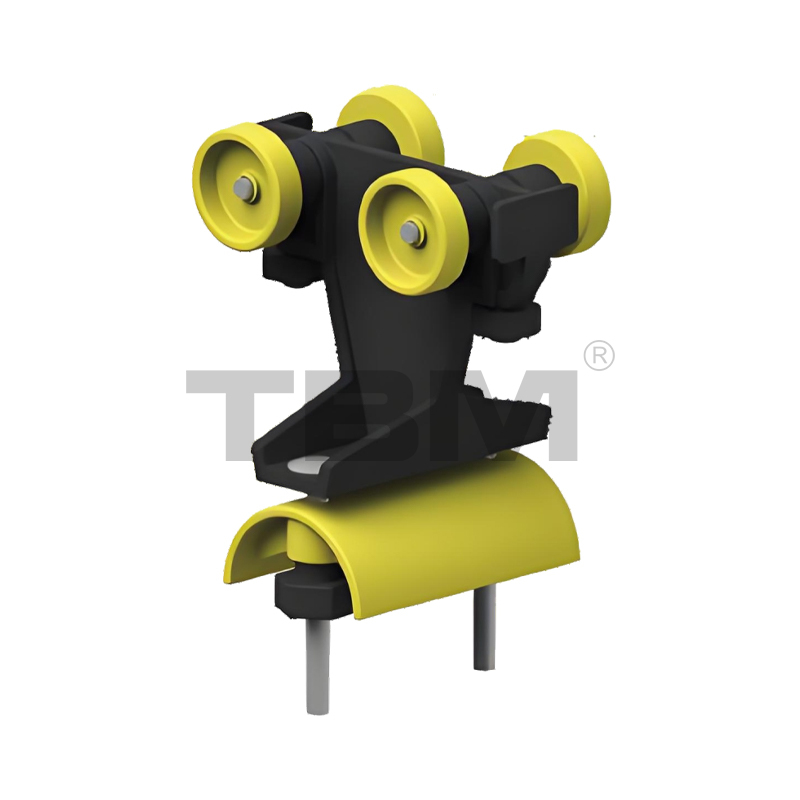

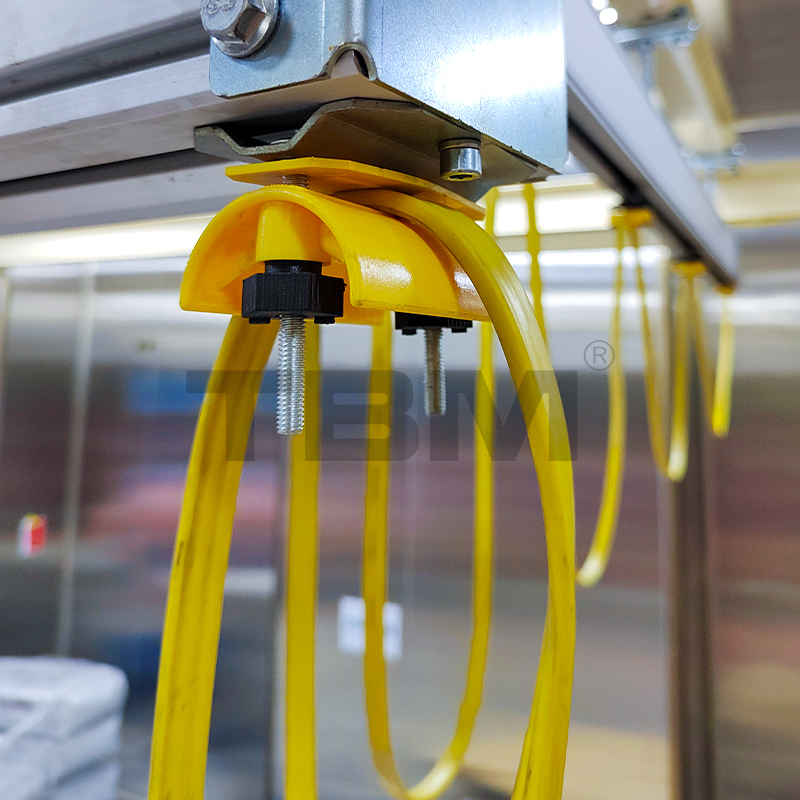

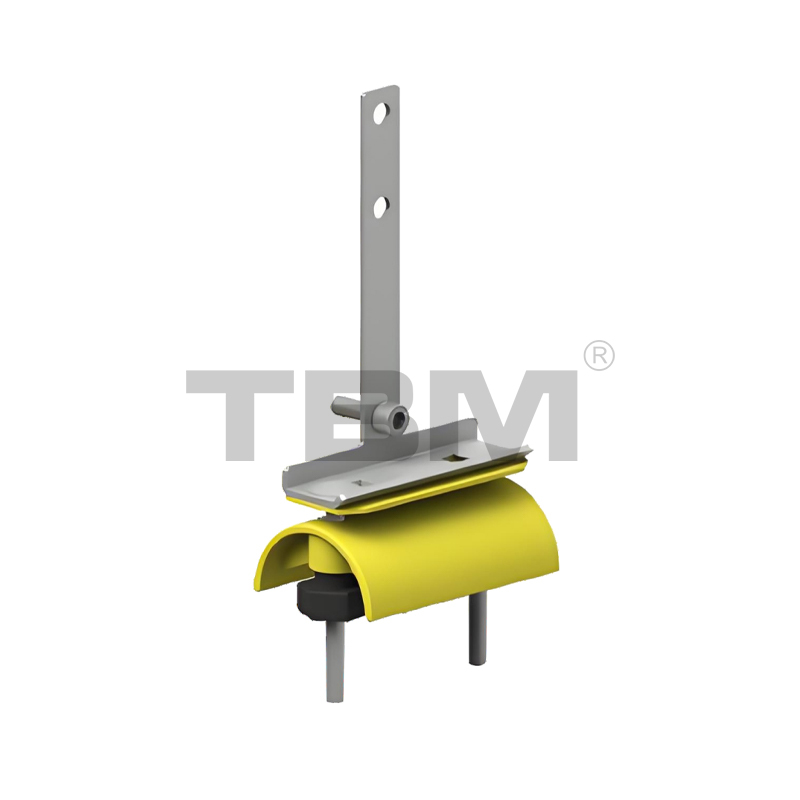

ACT01/AAT01 Cărucior pentru cablu/tub
■Acesta este un scripete de deplasare folosit pentru a ține cabluri sau tuburi atunci când acestea sunt târâte de-a lungul unei căi.

ACE01/AAE01 Clemă de capăt pentru cablu/tub
■Acest dispozitiv fixează cablurile sau tuburile la capătul unei căi.

ACH01/AAH01 Suport de tragere cablu/tub
■ Folosit pentru fixarea și tragerea cablurilor/tuburilor în timpul deplasării pe șine sau roți de ridicare.

AWS01 Suport cablu de sârmă
■ Folosit pentru a fixa și strânge cablul de sârmă folosit pentru agățarea furtunurilor de aer spiralate.

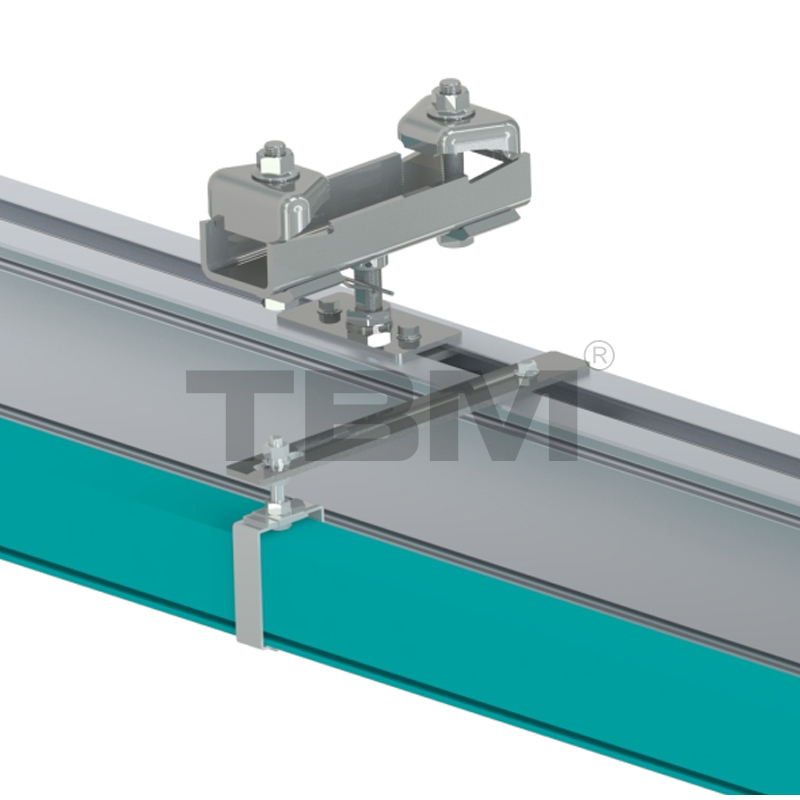

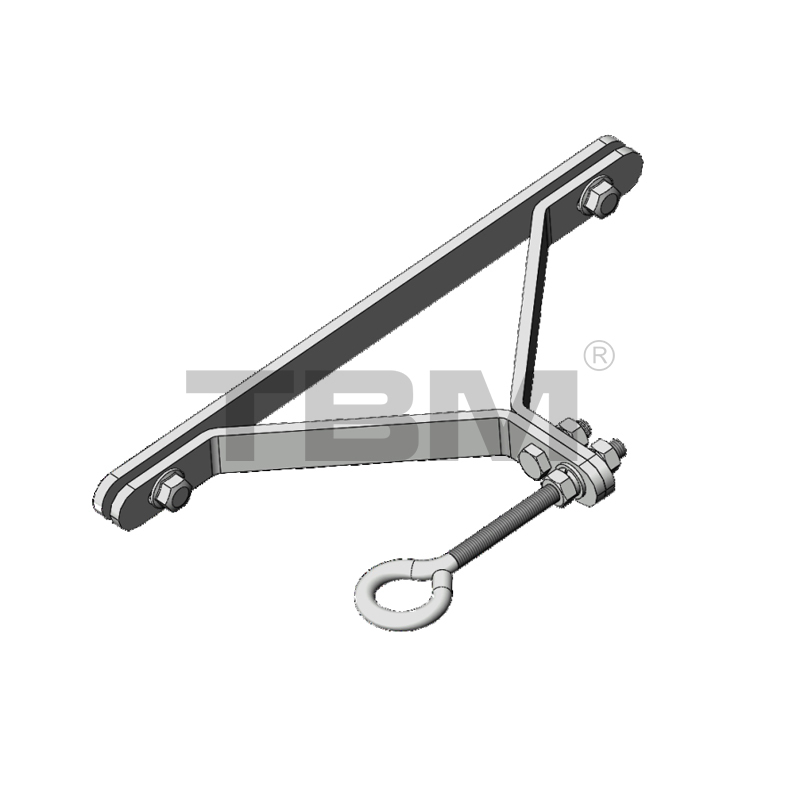

ASS01 Suport bară
■Un suport de suspendare pentru barele de alimentare, cu reglare flexibilă.

ACD01 Conector distanțier pentru grinzi duble
■ Folosit pentru a conecta și asigura distanțierele de cale la ambele capete ale unei structuri cu grinzi duble. Patru piese separate sunt compatibile cu toate distanțierele de cale.

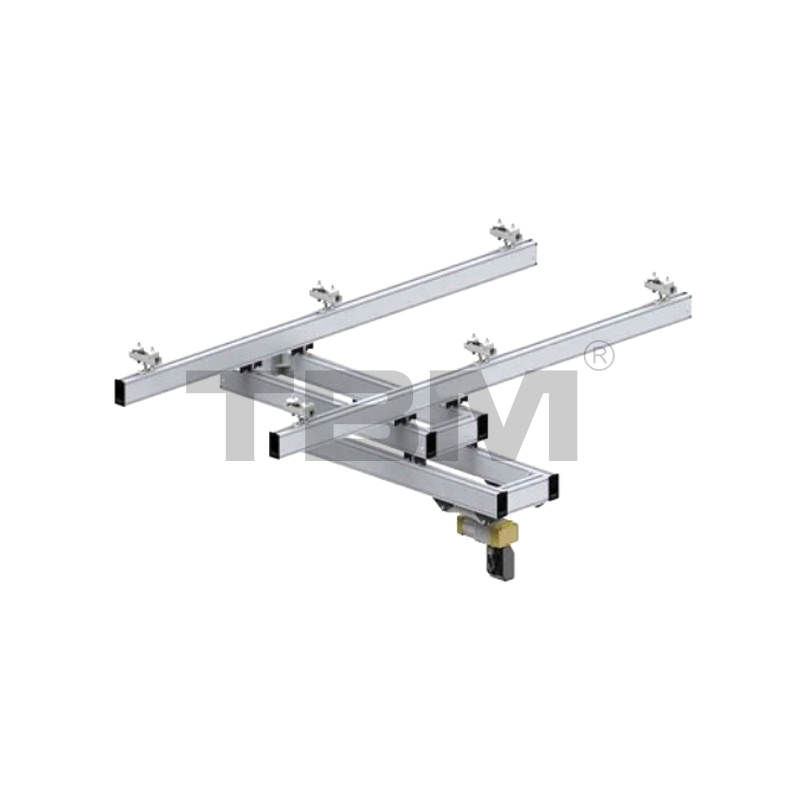

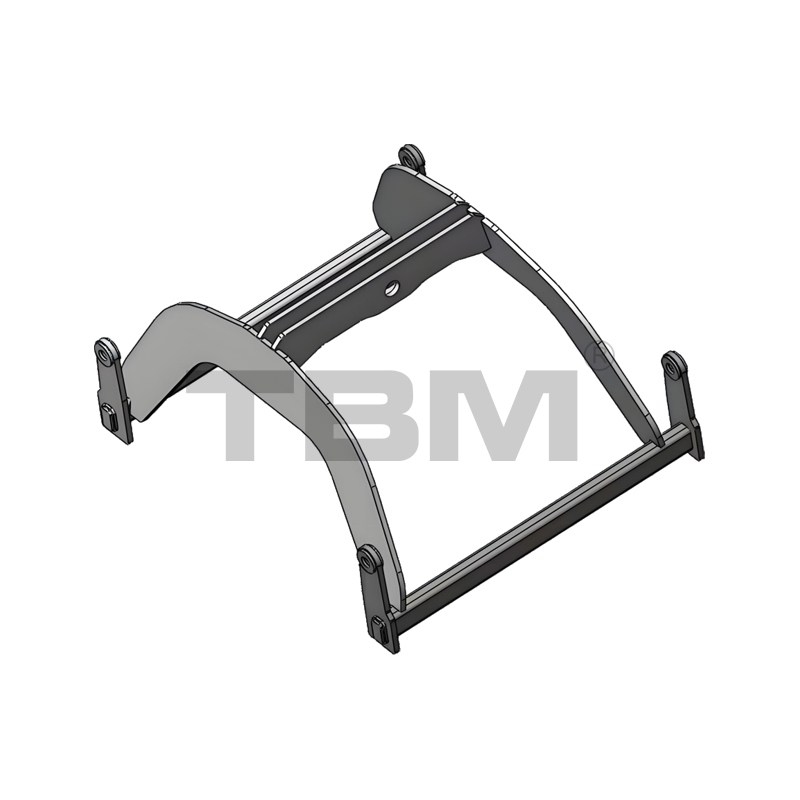

ATC01 Cadru pentru cărucior cu două grinzi
■ Acest cadru de cărucior este utilizat pentru a monta un palan pe o structură cu două grinzi. Distanța implicită dintre cele două fascicule este de 700 mm.
■ Dacă grinzile duble sunt montate pe o structură cu braț în T sau manipulator, sunt disponibile alte structuri de cadru pentru cărucior.

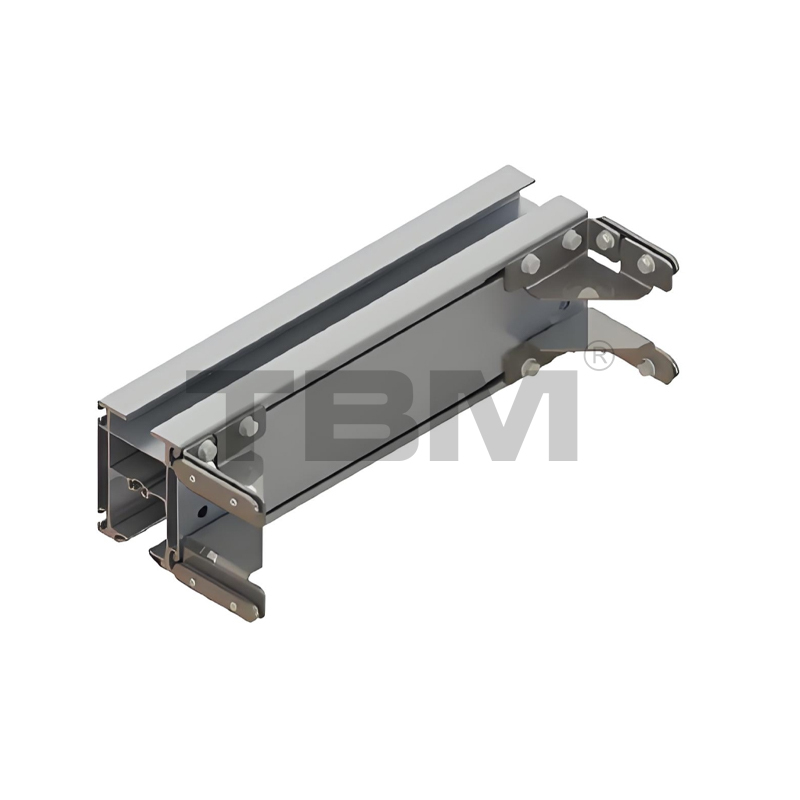

Modul de ridicare a grinzii principale ALM10

■ Folosit pentru a ridica șinele grinzii principale, coborând spațiul general la cap și mărind înălțimea de ridicare.

Modele Orbite corespunzătoare
ALM10 SAR10
ALM14 SAR14
ALM18 SAR18
ALM22 SAR22
ALM26 SAR26

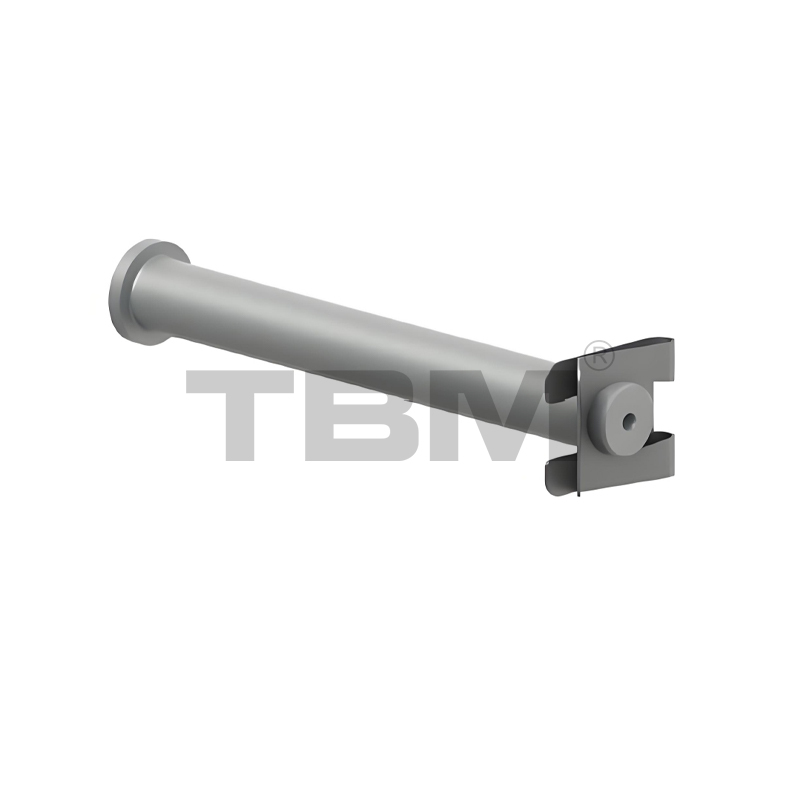

AEB01 End Buffer

■Proiectat pentru a amortiza impactul unui scripete de șină sau al unui scripete de ridicare pentru moment datorită inerției, reducând impactul asupra căii și structurii generale.

ABT01 Dispozitiv telescopic de rebound fascicul
■ Acest dispozitiv recuperează în mod activ șina superioară atunci când fasciculul telescopic este în uz, asigurându-se că fasciculul suspendat rămâne întotdeauna în șina superioară pentru a preveni coliziunile accidentale.

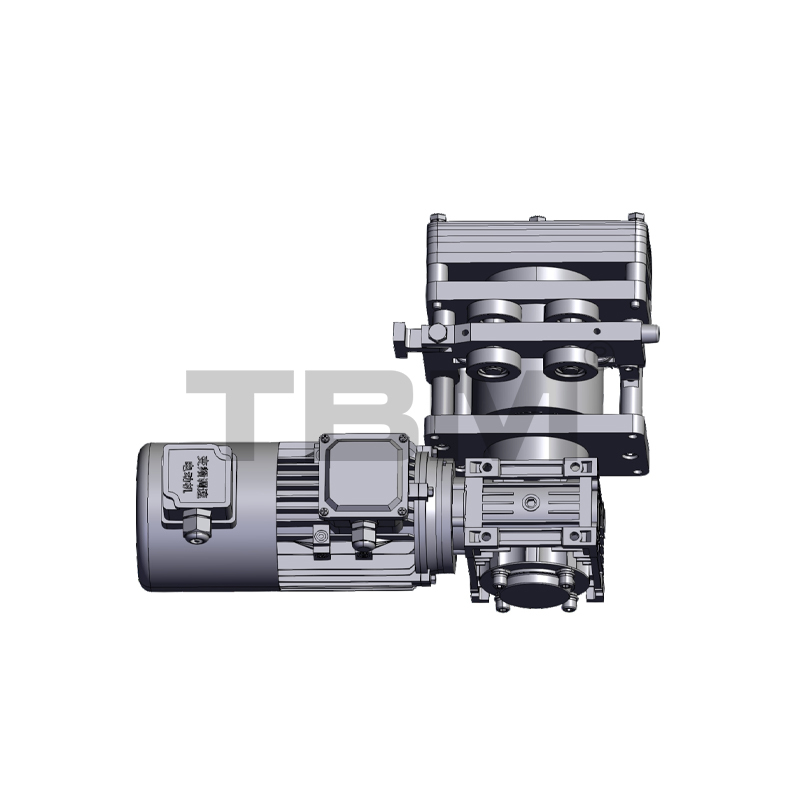

Cărucior electric AEDO1
■ Când modul de deplasare este electric, faza lungă și unitatea de antrenare a palanului. Motorul poate fi selectat de la mărci autohtone sau importate.
■ Viteza de deplasare implicită: 5-20 m/min (viteză dublă cu frecvență variabilă)

Model Note
AED01 Motor standard de marcă premium
AED02 Motor SEW de ultimă generație/altul
AED02 Servomotor personalizat

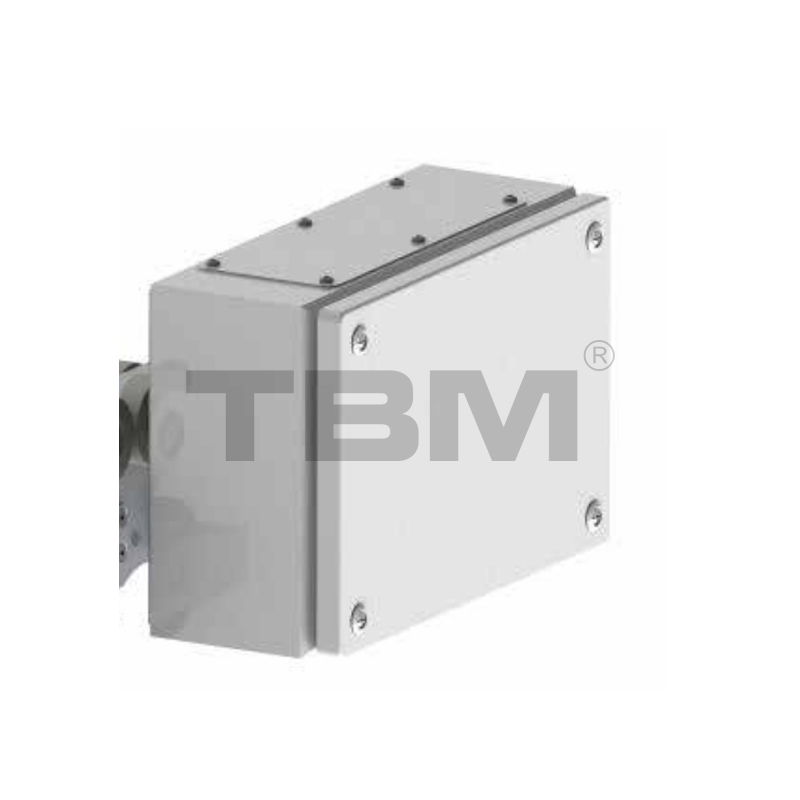

AEB01 Sistem electronic de control
■ Unitate de control al conducerii. În funcție de cerințele clientului, configurația selectată poate varia.
■ Sistemul de control implicit este frecvenţa variabilă.

Model Note
AEB01 Configurație standard: componente premium de marcă autohtonă
AEB02 Componente de marcă importate de vârf
AEB03 Configurație personalizată a servomotorului

Sina pentru scule

Specificațiile generale ale portalului din aliaj de aluminiu sunt următoarele:

Încărcare lățimea Inaltime reglabila Tipul piesei Note speciale
250 kg 2000 mm 1800-2600 mm Pliere
Fix 		Culoare implicită Culoarea aliajului de aluminiu
500KG 2300 mm 2600-3300mm
1000KG 3000 mm 3200-4300mm
2000 kg 4000 mm Alte dimensiuni disponibile
